Ремонт патологоанатомического оборудования: диагностика, узлы и восстановление

Патологоанатомические лаборатории оснащены сложным прецизионным оборудованием, от исправности которого зависит точность гистологических и цитологических исследований. Роторные микротомы, криостаты, автоматические гистопроцессоры, заливочные станции и иммуногистостейнеры — каждый прибор имеет свои уязвимые места и регламенты технического обслуживания. Простой такого оборудования останавливает диагностический процесс и нарушает сроки выдачи заключений.

Современные патологоанатомические комплексы представляют собой интеграцию механических узлов высокой точности, электронных систем управления и химических дозирующих агрегатов. Ремонт патологоанатомического оборудования требует понимания не только механики, но и физико-химических процессов, а также навыков работы с оптикой и программным обеспечением. Восстановление работоспособности выполняется в строгом соответствии с руководствами по эксплуатации и санитарными нормами.

Типовая структура и частые отказы

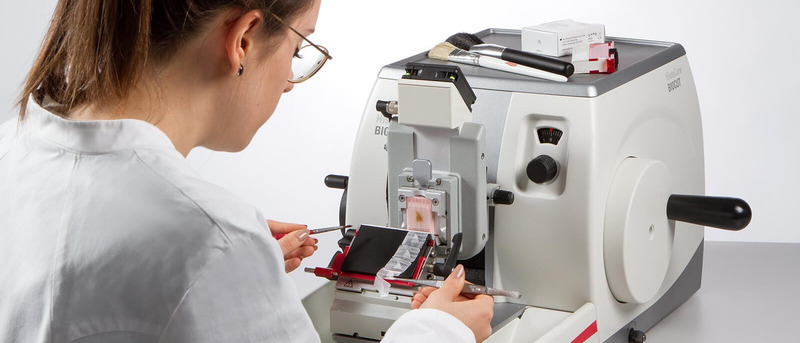

Основу гистологической лаборатории составляют микротомы для получения срезов тканей толщиной 2–5 мкм. Наиболее уязвимый узел — механизм подачи образца (ретракция) и система фиксации ножа. Износ направляющих и микрометрических винтов приводит к неравномерной толщине среза — артефакты на препаратах. Второй по частоте отказов компонент — термоэлектрический элемент в криостатах, где снижение эффективности охлаждения делает работу невозможной.

Автоматические гистопроцессоры страдают от загрязнения клапанов и закупорки каналов подачи реагентов. Осаждение парафина и кристаллизация буферных растворов нарушают дозировку. Также распространены сбои датчиков уровня жидкости и позиционирования кассет.

«При диагностике микротома первым делом проверяют люфт головки подачи и состояние антистатистического покрытия стола — более 40% дефектов среза связаны именно с этими причинами».

Диагностика неисправностей

Стандартный протокол начинается с визуального осмотра подвижных частей и проверки смазки направляющих. Для микротомов измеряют усилие подачи с помощью динамометра и проверяют параллельность ножевого держателя относительно плоскости среза. Отклонение более 0.01 мм требует механической регулировки.

В криостатах проверяют температуру камеры и столика, скорость охлаждения, герметичность дверного уплотнения. Падение температуры ниже заданного значения на 2 °C сигнализирует о проблемах с компрессором или утечке хладагента. Для гистопроцессоров проводят тестовый цикл с измерительными колбами для верификации точности дозирования каждого реагента.

• Визуальный контроль — состояние ножей, направляющих, уплотнений.
• Измерение механических параметров — люфт, усилие, параллельность.
• Тестирование электроники — платы управления, датчики, нагреватели.
• Проверка дозирующих систем — клапаны, трубки, насосы.
• Калибровка — толщина среза, температурные точки, время циклов.

«Каждый ремонт криостата обязательно завершается проверкой температуры в контрольных точках фантома — отклонение более 1 °C недопустимо для качества среза жировых тканей».

Восстановление микротомов

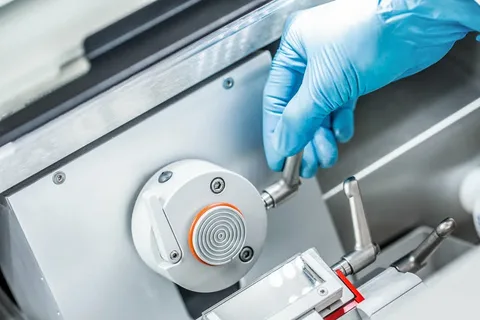

Износ микрометрического винта — наиболее частая причина брака. Замена винта требует последующей юстировки с помощью эталонных мерных плиток. Для роторных микротомов дополнительно регулируют балансировку маховика и состояние тормозного механизма. Неоригинальные ножи часто требуют индивидуальной подгонки под держатель.

Антистатическое покрытие стола восстанавливается специальными составами, предотвращающими электростатический захват тонких срезов. Для продления ресурса рекомендуется использовать только рекомендованные производителем смазки и не превышать межсервисный интервал 150 часов работы.

Ремонт криостатов

В криостатах основная проблема — потеря герметичности хладагента. Поиск утечек выполняется с помощью электронного течеискателя или мыльного раствора. Замена компрессора или ремонт конденсатора требуют последующей заправки хладагентом строго по весовой норме и вакуумирования системы.

Термодатчики (термопары или термисторы) дрейфуют со временем — их замена и калибровка по эталонному термометру выполняется раз в 12 месяцев. Дверные уплотнители меняются при первых признаках обледенения по периметру камеры.

1. Отключить криостат от сети и слить хладагент в ресиверную емкость.
2. Демонтировать компрессорный блок и проверить клапанную пластину.
3. Устранить механические повреждения и заменить уплотнительные кольца.
4. Вакуумировать систему и заправить хладагентом по массе.
5. Выполнить калибровку термодатчиков и проверку цикла охлаждения.

Гистопроцессоры и заливочные станции

Автоматические гистопроцессоры имеют от 10 до 20 позиций для реагентов. Наиболее проблемные места — трёхходовые клапаны дозаторов и силиконовые трубки, теряющие эластичность. Замена трубок производится комплектом не реже одного раза в год. Клапаны разбираются для удаления кристаллизованных солей с использованием ультразвуковой ванны.

Заливочные станции с подогревом парафина требуют проверки термостата — перегрев ведёт к окислению парафина и ухудшению срезов. Нагревательные элементы меняются при выходе сопротивления за пределы допустимого. Емкости для тканей должны подвергаться ультразвуковой очистке от пригоревших остатков.

«В гистопроцессорах критически важно соблюдать последовательность смены реагентов — программное обеспечение не позволит пропустить шаг, но аппаратный сбой дозатора останется незамеченным до контрольных образцов».

Иммуногистостейнеры и анализаторы

Автоматические иммуногистостейнеры — высокоточные роботизированные системы с микродозированием антител. Основная неисправность — забивание игл-дозаторов агрегированными белками. Профилактическая промывка специальными буферами и замена игл выполняется каждые 100 циклов. Также возможны сбои оптической системы распознавания слайдов — калибровка камеры и подсветки.

Анализаторы изображений (сканирующие микроскопы) страдают от смещения фокуса из-за вибраций и загрязнения оптики. Очистка линз сухим азотом и настройка автофокуса по эталонному объекту-микрометру — стандартная процедура. Для сканеров критично состояние направляющих стола — даже микроскопический люфт ухудшает мозаику сшивания.

• Очистка дозирующих игл — ультразвук в щелочном растворе.
• Калибровка оптики — эталонные тестовые слайды.
• Проверка роботизированной руки — повторяемость позиционирования ±0.1 мм.
• Обновление ПО — прошивка и базы протоколов.

Электрика и управление

Большинство единиц патологоанатомического оборудования управляется контроллерами на базе микропроцессоров. Типичные электронные отказы — сбой питания импульсных блоков, деградация электролитических конденсаторов и перегрев силовых ключей. Замена блоков питания или ремонт плат с пайкой SMD-компонентов выполняется с использованием промышленного фена и осциллографа.

Сенсорные экраны и энкодеры часто выходят из строя из-за агрессивной среды (формалин, ксилол). Рекомендуется устанавливать защитные пленки и выполнять чистку контактов изопропиловым спиртом. Ремонт программной части включает перепрошивку управляющих контроллеров через интерфейсы RS-232 или USB.

Документирование и регламенты ТО

Каждый ремонт обязательно фиксируется в журнале технического обслуживания с указанием серийных номеров замененных узлов и результатами контрольных измерений. Для микротомов записываются толщина калибровочного среза, усилие подачи и параллельность. Для терморегулируемых приборов — температурные графики и время выхода на режим.

Соблюдение графиков планово-предупредительного ремонта (ППР) — основа безотказной работы. Межсервисные интервалы для микротомов — 3 месяца, для криостатов и гистопроцессоров — 6 месяцев. Инженерный персонал должен проходить периодическое повышение квалификации у производителей.

Грамотный подход к диагностике, использование оригинальных или сертифицированных аналогов комплектующих, строгое следование регламентам — гарантия стабильной работы патологоанатомической лаборатории и качества исследований, от которых зависят клинические решения.
